湖北大疆无人机 精灵 Phantom 4 RTK 产品介绍
  • 时间: 2020-07-27 20:48:00
  • 浏览量:4026
  • 来源:湖北大疆无人机
  • 作者:纵横天地
[导读]: 湖北大疆无人机 精灵 Phantom 4 RTK集成全新RTK模块,提供实时厘米级定位数据,显著提升图像元数据的绝对精度。RTK模块下备有高灵敏度GNSS系统,保障在弱信号环境仍能稳定飞行。
本文共有989个文字,预计阅读时间3分钟

一览无余 不差毫厘

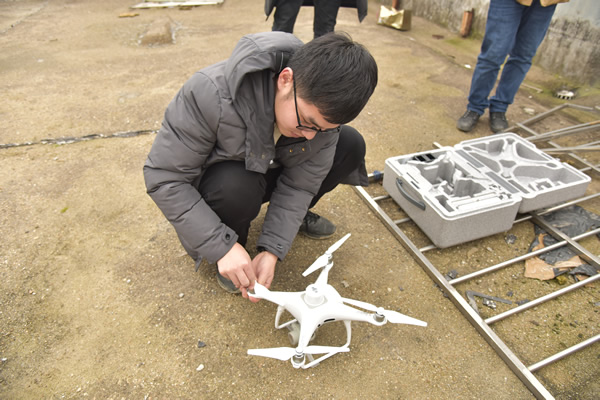

  精灵 Phantom 4 RTK是一款小型多旋翼高精度航测无人机,面向低空摄影测量应用,具备厘米级导航定位系统和高性能成像系统,便携易用,全面提升航测效率。

航测新纪元

  系统全面升级,将航测精度提升至全新标准,为用户带来厘米级精确数据。同时大幅减少传统航测中所需的地面控制点,简化作业流程,降低时间成本。

  1cm+1ppm 1.5cm+1ppm 5cm*

  RTK水平定位精度 RTK垂直定位精度 平面建图水平绝对精度

  *晴天环境下飞行,风速小于4 m/s,飞行高度100米,地面采样距离(GSD)2.74厘米,前向重叠率80%,侧向重叠率70%。

  RTK模块 1英寸CMOS传感器

  TimeSync GS RTK App OcuSync D-RTK 2 GNSS 高精度 移动站

厘米级定位系统

  精灵 Phantom 4 RTK集成全新RTK模块,提供实时厘米级定位数据,显著提升图像元数据的绝对精度。RTK模块下备有高灵敏度GNSS系统,保障在弱信号环境仍能稳定飞行。

  两种模块相互配合,显著提升了精灵 Phantom 4 RTK的飞行安全,同时为复杂的测量、测绘及巡检任务提供高精度数据。

  精灵 Phantom 4 RTK能够满足多种任务场景下的作业需求。定位系统支持连接D-RTK 2 GNSS 高精度移动站,可通过4G 无线网卡或WiFi 热点与NTRIP(通过互联网进行RTCM网络传输的协议)连接。系统提供卫星原始观测值与相机曝光文件,支持PPK后处理,不受限于通信链路与网络覆盖,作业更加灵活高效。

TimeSync 精准数据采集

  为配合精灵 Phantom 4 RTK定位模块,全新TimeSync系统应运而生。Phantom 4 RTK通过将飞控、相机与RTK的时钟系统实现微秒级同步,相机成像时刻毫秒级误差,并对相机镜头中心点位置和天线中心点位置进行补偿,在RTK精准定位的同时,减少位置信息与相机的时间误差,使影像获得更加精确的位置信息,满足高精度航测需求。

高精度成像

  1英寸2000万像素CMOS传感器捕捉高清影像。机械快门支持高速飞行拍摄,消除果冻效应,有效避免建图精度降低。借助高解析度影像,精灵 Phantom 4 RTK在100米飞行高度中的地面样本距离(GSD)可达2.74厘米。

  每个相机镜头都经过严格工艺校正,以确保高精度成像。畸变数据存储于每张照片的元数据中,方便用户使用后期处理软件进行针对性调整。

专业航线规划应用程序

  全新的GS RTK App,帮助用户智能控制精灵 Phantom 4 RTK。GS RTK App提供两种航线规划模式:摄影测量模式及航点飞行模式。摄影测量模式下,用户可在选择航线的同时,调整重叠率、飞行高度及速度、相机参数等,让飞行器自动执行测绘或巡检任务。

  GS RTK App紧密围绕用户需求设计,提供一系列功能满足测绘及巡检任务的多样需求。运用直接下载的KML/KMZ文件,App可轻松实现室内航线规划;全新快门优先模式保障照片曝光一致;强风警报可提醒用户注意恶劣天气状况。

支持Mobile SDK

  精灵 Phantom 4 RTK无缝兼容大疆Mobile SDK。用户可使用移动设备对飞行器的功能进行自动化及定制化开发,打造专属解决方案。

OcuSync图传系统

  OcuSync图传系统稳定可靠,提供远达7公里的高清图传,轻松应对大范围测绘任务。

  *FCC 标准,在无干扰室外空旷环境中测得。最远飞行距离取决于图传信号的强度和稳定性。除非获得许可,否则请务必在视距范围内飞行。

无缝兼容D-RTK 2 GNSS 高精度移动站

  支持D-RTK 2 GNSS 高精度移动站。D-RTK 2 GNSS 高精度移动站可为飞行器提供实时差分数据,生成精准测量解决方案。搭配OcuSyc图传系统,保障用户在任何情况下均可获得厘米级精准数据。

测绘,即刻展开

  通过内置航线规划App(GS RTK)、RTK网络或D-RTK 2 GNSS 高精度移动站,用户到达作业现场后,可迅速使用精灵 Phantom 4 RTK开展测量、测绘、巡检等工作。

  精灵 Phantom 4 RTK颠覆了行业数据采集的传统作业方式,为用户提供高效完整的高精度解决方案。
