华科建规学院积极响应岚县精准扶贫,武汉纵横天地无人机三维实景建模助力古迹保护
  • 时间: 2019-07-10 11:18:00
  • 浏览量:263
  • 来源:纵横航测
  • 作者:无人机三维实景建模
[导读]: 近期,武汉纵横天地空间信息技术有限公司受华科建规学院委托,对岚县进行了三维实景建模和1:1000 DLG数据生产。项目采用大疆精灵 Phantom 4 RTK 进行无人机倾斜摄影测量,为建立实景三维模型矢量图和数字线画图提供精准的图像信息,从而为岚县的城乡规划建设和古迹保护工作提供决策支持。
本文共有898个文字,预计阅读时间3分钟

  岚县,隶属山西省吕梁市,位于山西省境中部西侧,全县海拔较高,地势平坦,号称“天上云间”,最高海拔2275 米,最低海拔1154 米,是国家确定的36个集中连片特殊困难地区的县和国家扶贫开发重点县之一。根据岚县第三次全国文物普查统计情况显示,岚县共有不可移动文物365处,例如省级重点文物保护单位秀容古城遗址、隋城遗址、岚城八路军一二〇师司令部旧址、市重点文物保护单位大万山白龙庙等。由于缺少专业技术人员,岚县的城乡规划建设和古迹保护工作亟需提升。

宋城遗址

  鉴于华中科技大学建筑与城市规划学院长期致力于历史文化名城、名镇、名村及历史文物古迹保护的研究,拥有专业化的技术力量,并在山西省积累了多年实践经验,在全国规划行业有着广泛的影响力,受中国城市规划学会的邀请,承担《岚县古迹保护总体规划》的技术工作,助力岚县精准扶贫行动。

  近期,武汉纵横天地空间信息技术有限公司受华科建规学院委托,对岚县进行了三维实景建模和1:1000 DLG数据生产。项目采用大疆精灵 Phantom 4 RTK 进行无人机倾斜摄影测量,为建立实景三维模型矢量图和数字线画图提供精准的图像信息,从而为岚县的城乡规划建设和古迹保护工作提供决策支持。同时,基于公司与学院建立的长期技术服务与培训关系,此次通过无人机航拍进行技术信息的收集,将配合学院结合虚拟仿真教学实验项目对古迹遗址进行虚拟复原再现,推动学院学科精细化培养,不断将领先的技术引入教学实践中。

  本次测区面积3.27平方公里,城区面积0.91平方公里。本次作业航线规划使用的是精灵 Phantom 4 RTK 自带的 GS RTK 专业软件。选择摄影测量 3D 航线规划模式,只需选定测区,GS RTK 就能自动生成采集三维数据需要的航线。

  本次飞行作业仅出动 1 名外业人员,两天飞行10个架次采集到所需的5196张高清图像。本项目共生产实景三维模型3.27平方公里,精度优于5cm,生产1:1000 DLG 产品0.33平方公里。经计算,大疆无人机航测解决方案的效率是传统测距仪、全站仪立面测量效率的 30 到 50 倍,是三维激光扫描仪的15 到 20 倍。

实景三维模型(全局)

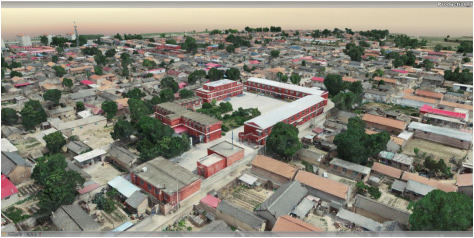

实景三维模型(城区)

实景三维模型(古城墙)

1:1000 DLG

1:1000 DLG

  通过Phantom 4 RTK得到的三维实景建模数据,将作为岚县历史数据存档,用以展现岚县独特的建筑风格和文物古迹保护依据。此外,航测DLG数据也将作为后期改造规划的底图,为岚县生态及人文环境的保护与治理提供科学依据,为推进乡村振兴战略提供现代化技术支撑。



武汉纵横天地航测与遥感业务覆盖自然资源、环境保护、农业、城市管理等政府机关,城市轨道交通、电力、水利等企事业单位,为规划设计、智慧城市、政府决策提供专业基础数据服务,为公司优势业务之一。从2013年至今完成了万余平方公里航测项目,能提供完善的航测内外业一体化解决方案,是行业领先空间数据采集获取方案解决商与提供商。

业务主要板块包括航空摄影测量、倾斜摄影测量、机载激光lidar,地面三维激光扫描, 优立全息(三维数据展示及管理)



武汉纵横天地作为DJI大疆行业应用湖北省测绘行业授权服务商、济南赛尔无人机湖北省省级代理商,拥有成熟稳定的测绘无人机行业解决方案,为您提供优质的无人机测绘系列产品销售、解决方案及技术培训服务!

同时,作为UTC慧飞湖北武汉东湖高新分校,提供专业的无人机测绘技术、航拍技术、植保技术线下培训,欢迎致电~
